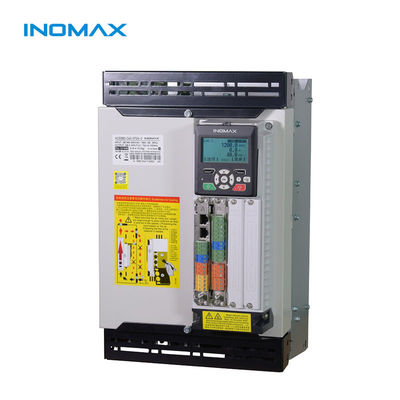

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD

Brand Name:	Inomax
Model Number:	ACS880-B23-05A6-3B
MOQ:	1
価格:	$500

Detail Information

製品の説明

Detail Information

起源の場所:

中国

証明:

ce

制御モード:

スリップ補償制御、V/Fコントロール、センサーレスベクトル制御、直接トルク制御、PID制御、ベクトル制御

公称電圧:

220 V、380V、690、1140

パワーフェーズ:

3

定格電力:

1.5KWから5000KW

寸法:

167.5*185.8*80mm

電力範囲:

0.75kw-5000kw

電圧範囲:

220V、230V、240V、380V、400V、440V、480V、500V、520V、600V、660V、690V

プロトコルタイプ:

Modbus、Canopen、Profibus、Profinet、Ethercat、Ethernet

トルク応答:

5ミリ秒未満

速度の精度:

0.5％未満

動的応答:

0.7％s

周波数範囲:

0〜1000Hz

周波数解像度:

0.01Hz

入力thdi:

<5％

出力トルク:

ゼロ速度での2倍のトルク

ハイライト:

500KWから1000KWの VFD

,

220V-690V 可変周波数ドライブ

,

3段階の頻度インバーター

製品の説明

500KW-1000KW AC VFD 低電圧 PMSM モーター

高性能DTC駆動装置精密な速度,緊張,位置制御を必要とする複雑な産業用アプリケーション用に設計された

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD 0

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD 1

モデル参照	ACS880 abb アナログ
製品タイプ	高性能DTCドライブ
申請	複合,重用,速度制御,緊張制御,位置制御,リフティング制御,DTC,STO,方向トルク制御,安全なトルクオフ
パワー範囲	0.75KWから5000KW
電圧	220v,230v,240v,380v,400v,440v,480v,500v,520v,660v,690v
制御モード	DTC制御ベクトル制御
議定書	Modbus, CanOpen, Profibus, Profinet, Ethercat, イーサネット
保証	24ヶ月

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD 2

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD 3

ACS880 DTCドライブメリット (2.2KW-5000KW)

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD 4

ABB システムと同等な直接トルク制御技術
IM/PM/SynRM/Servoモーターを含むすべてのシナス波交流モーターと互換性
エネルギー節約とハーモニックを減らすためのエネルギーフィードバック付きの4四角変圧器

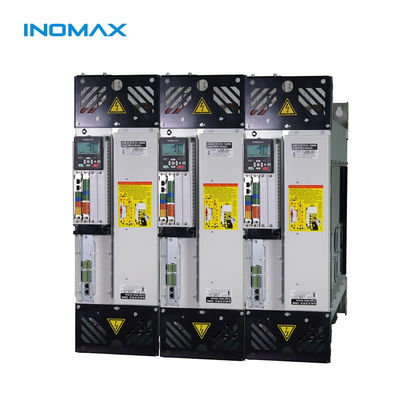

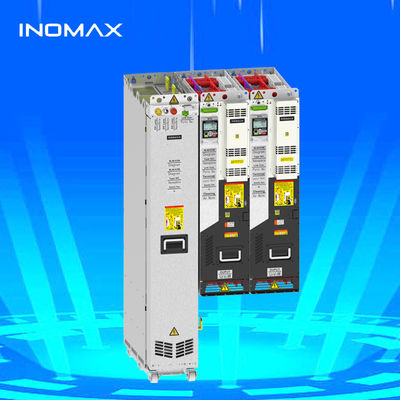

スタックタイプまたはマルチドライブモジュール構成をサポート
380Vから690Vの動作 0.75KWから5000KW
内蔵EMCフィルター,DC反応器,ブレーキユニット
複数の通信プロトコルをサポートする: Budbus, Profibus, ProfiNET, EtherCAT, Ethernet
センサー制御なしの零速で2倍トーク
センサーなしのアプリケーションでは,トルク応答時間 <5ms (トルク再現率1%)
スピードループ動的応答精度: 0.7%
センサーなしの速度精度 <0.5% (アプリケーションの95%でセンサーを排除)
エネルギー節約とモーター騒音削減のための先進的な弱い磁気制御技術
エネルギー効率と駆動寿命の延長のための知的な温度制御扇風機
内蔵ロジックプログラミング機能は,外部PLCの必要性を減らす
初期設定されたアプリケーションパラメータマクロは,より迅速な稼働を可能にします.

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD 5

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD 6

産業用用途

直接トルク制御と省エネ機能のACS 880は,内蔵フィルターと原子炉を備えた四四角エネルギー再生とフィードバック機能を有する.

鉄鋼生産
シメント製造
化学加工
石油・ガス事業
発電
ポリマー&ゴム生産
パルプ&紙工場
砂糖加工
鉱物と鉱業

金属工学プロジェクトでの経験

ヘナンヤシン鉄鋼工場のコンバーター製鉄プロセスは,高品質の鋳型鋼の生産のために正確な制御を必要とした. システムは以下の特徴を持っています:

4×90KWの変速周波数モーター 360°連続回転
速度調節装置で任意の地点での正確な位置付け
酸素ランス,スプーンカー,煙突のフードと安全接続
障害時の現在の鋼鉄製造サイクルを完了するための障害耐性操作
衝撃負荷と扭曲振動のバッファリング

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD 7

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD 8

解決策の実施

マスター/スレーブ制御の構成により 4 つのモーターの完全な同期が保証されますホストインバータは速度とトルク出力を調整し,スレーブインバータはトルク応答に従う"ノードリング"と"振動"の問題を排除します.

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD 9

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD 10

ローリングミルの適用

再生型駆動技術を使った20ロール逆転式ミールプロジェクト

1×1900kW メインローリングモーター
2×2000kWの回転モーター
1×250kWの解き放題モーター
690VAC 入力電圧
圧縮制御精度 <1%
ローリングラインの最大速度: 600m/min
システム設計: 5x AFE + 16x SMM インバーター

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD 11

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD 12

鉱山の持ち上げ経験

SIEMAG TECBERGグループは,次の条件を満たす軸吊りシステムのために,当社の駆動装置を選びました.

低ハーモニック操作
低周波で高いトルク
安全のため,正確な低速制御

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD 13

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD 14

モーターテストベンチプロジェクト

システムには,2つのモーター (MUTとDM) が搭載され,制御器で制御される速度とトルクで,以下を可能にします.

耐久性および機械性能試験
温度上昇と過負荷の性能評価
フィールド弱化性能と効率分析
電圧,電流,トルク,速度,電力,効率のリアルタイム表示

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD 15

試験台のための VFD 選択

主要な要素:

LCLフィルター付きのアクティブフロントエンド (AFE) 整形器 (THDi<5%)
0-1000Hz出力範囲 (0.01Hz解像度) の2x電源ユニット
オープンループトーク応答 <20ms
調整器制御ユニット (RCU) とインバーター制御ユニット (ICU)

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD 16

4Q 再生駆動の利点

電力網のフィードバックによって重要なエネルギー節約
両方向の負荷特性
広い速度調整範囲 (ノーマルトルクが0から5〜6倍のフィールド弱化)
高いトルク応答速度 (msレベル)
多目的使用のための抗牽引能力

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD 17

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD 18

海上リッチ制御システム

"万メートルの科学研究船の主要ケーブルリッチは

電気磁気干渉を防ぐために,ハーモニック <3%
高精度なマルチマシントルク調整
極低の導力と放射線のハーモニック

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD 19

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD 20

油田の応用

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD 21

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD 22

220Vから690Vの3相電源を持つPMSMモーターのための500KWから1000KWの低電圧VFD 23

よく聞かれる質問

直接トルク制御とは?

直接トルク制御 (DTC) は,複雑な座標変換を必要とせず,トルクとフロースを直接制御する高度なモーター制御方法である.切り替え損失を最小化することによって,高速トルク応答と高効率を提供.

直接トルク制御のメリットは何ですか?

基準変化に対する急速なトルクとフローストレスポンス
切り替え損失を最小限に抑える高効率
ステップレスポンスに過度はない
動的座標変換は必要ない
別々のモジュレーターが不要
PIの電流制御器や調節は必要ない
ランダムスイッチングプロセスは,音響音を減らす
直流電圧変動の自動補償
ローティングマシンへの高速同期

インバーターと互換性のあるモーターは?

3相交流感应モーターは互換性があり,200Vクラスのインバーターには800Vの隔熱,400Vクラスのインバーターには1600Vの隔熱が望ましい.常にモーターの仕様にインバータをマッチ.

運動障害の共通の原因は何ですか

業界の研究によると 41%はベアリング関連 37%はステータル関連 10%はローター関連 12%は他の原因

VFDをどうやって選べますか?

モーターの仕様,アプリケーション要件,環境条件,ブレーキ,通信プロトコル,制御精度などの必要機能を考慮してください
