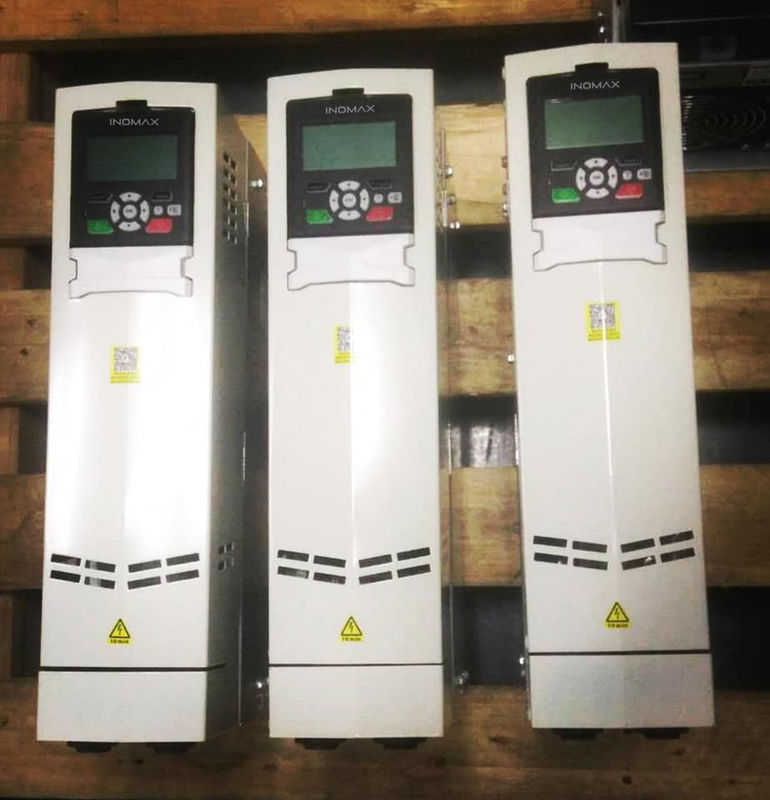

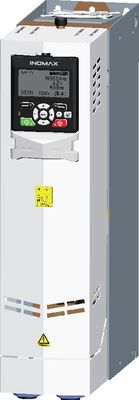

ACS880 2.2KW DTC 可変周波数ドライブ 380V 3相

Brand Name:	Inomax
Model Number:	ACS880-B23-05A6-3B
MOQ:	1
価格:	$521

Detail Information

製品の説明

Detail Information

Place of Origin:

China

証明:

Size:

167.5*185.8*80mm

Control Mode:

direct torque control

Rated Power:

2.2kw

Nominal Voltage:

380v

Power Phase:

Power Range:

0.75KW-5000KW

Voltage Range:

220v,230v,240v,380v,400v,440v,480v,500v,520v,600v,660v,690v

Protocol Type:

Modbus,CanOpen,Profibus, Profinet,Ethercat,Ethernet

Torque Response:

less than 5 ms

Speed Accuracy:

less than 0.5%

Speed Response:

0.7% s

Frequency Range:

0~1000Hz

Frequency Resolution:

0.01Hz

Input THDi:

<5%

Tension Control:

less than 1%

ハイライト:

ACS880 2.2KW 可変周波数ドライブ

380v 3相 VFD

DTC 可変周波数ドライブ

製品の説明

複雑な用途向けInomaxハイレベルACドライブACS880 2.2KW

製品仕様

属性	値
タイプ	周波数インバータ
サイズ	167.5185.880mm
制御モード	直接トルク制御
定格電力	2.2KW
公称電圧	380V
電源相数	3
カスタマイズ	はい
保証	18ヶ月

製品概要

主な特徴

ABBと同等の直接トルク制御（DTC）技術
IM/PM/SynRM/サーボモーターを含むすべての正弦波ACモーターに対応
エネルギーフィードバック機能を備えた4象限インバータ
スタックタイプまたはマルチドライブモジュール構成をサポート
広い電圧範囲：380V-690V（0.75KW-5000KW）
内蔵EMCフィルター、DCリアクトル、およびブレーキユニット
Modbus、Profibus、ProfiNET、EtherCAT、Ethernetなど、複数の通信プロトコルをサポート
センサー制御なしでゼロ速度で2倍のトルク
トルク応答時間センサーレスアプリケーションで<5ms

高度なパフォーマンス

ACS880は、0.7％の動的応答精度とセンサーレス速度精度<0.5％で、卓越した速度制御を提供します。インテリジェントな温度制御ファンは、ドライブの寿命を延ばし、エネルギーを節約します。内蔵のアプリケーションマクロは、セットアップを簡素化し、試運転時間を短縮します。産業用途

ACS880は、鉄鋼、セメント、化学、石油・ガス、発電、鉱業、海洋用途など、要求の厳しい産業環境で優れています。その堅牢な設計と高度な制御機能により、複雑な自動化システムに最適です。

プロジェクト実績

冶金：コンバータ製鋼プラント

河南雅新鉄鋼プラントに実装された当社のソリューションは、4つの同期90KWモーターによるコンバータ傾斜の複雑な要件に対応しました。マスター/スレーブ制御システムは、正確な位置決めとトルク共有を保証し、「揺れ」や「振動」の問題を解消します。

20ロール可逆圧延機プロジェクト

当社の回生ドライブシステムは、この要求の厳しいアプリケーションに4つのモーター（1900kWメイン巻線、2x2000kW巻線、250kW巻き戻し）を供給します。このソリューションは、最大圧延速度600m/minで<1％の張力制御精度を実現します。

鉱山ホイストシステム SIEMAG TECBERGグループがシャフトホイスト技術に採用した当社のドライブは、低高調波と低周波での高トルクという厳しい要件を満たし、重要な鉱山作業の安全性を確保します。

モーター試験台プロジェクト

当社の4象限回生ドライブシステムは、耐久性試験、温度上昇分析、リアルタイム性能監視などの機能を備えた包括的なモーター試験を可能にします。

海洋ウィンチ制御システム

科学研究船「祥陽紅」に実装された当社のソリューションは、10,000mケーブルウィンチの精密なマルチマシン・トルク協調を提供しながら、敏感な海洋電子機器に対して<3％の高調波を実現します。

油田用途

当社のドライブは、トップドライブシステムや掘削ポンプなど、重要な油田設備に電力を供給し、要求の厳しい環境で信頼性の高い性能を発揮します。製品パッケージ

よくある質問

直接トルク制御とは何ですか？

直接トルク制御（DTC）は、複雑な座標変換を必要とせずに、トルクと磁束を直接制御する高度なモーター制御方法です。従来の制御方法と比較して、より速い応答時間とより優れた動的性能を提供します。

直接トルク制御の利点は何ですか？

参照変更に対する迅速なトルクと磁束応答

スイッチング損失を最小限に抑えた高効率

ステップ応答のオーバーシュートなし

PI電流コントローラーを必要としない簡素化された制御
DC電圧変動の自動補償
ランダムスイッチングスペクトルによる低可聴ノイズ
どのタイプのモーターがインバーターと互換性がありますか？
当社のインバーターは、三相AC誘導モーターと互換性があります。最適なパフォーマンスを得るには、適切な電圧絶縁（200Vクラスの場合は800V、400Vクラスの場合は1600V）を備えたインバーターグレードのモーターを使用することをお勧めします。
VFDの選択方法は？

主な選択基準には、VFDをモーターの定格電力と電圧に合わせること、アプリケーション要件（トルク、速度範囲、精度）、環境条件、および必要な特別な機能（回生、通信プロトコル、安全機能）を考慮することが含まれます。
