| Brand Name: | INOMAX |
| Model Number: | SHF |
| MOQ: | 1 |
| 価格: | USD99-USD150000 |
| Payment Terms: | L/C,T/T,ウェスタンユニオン,マネーグラム, |
| Supply Ability: | 5-500PCS 電力に応じて |
商業および産業分野における非線形負荷装置の広範な使用により,企業の電力供給システムには重い調和汚染があります.ネットワークの電力品質を向上させ,ネットワークの安全な運用を保証する企業では,通常,アクティブ・ハーモニックフィルターやパッシブ・ハーモニックフィルター装置を使用して,ハーモニックを減らす.
1構成と動作原理は異なります
アクティブ・ハーモニック・フィルター (AHF),アクティブ・パワー・フィルター (APF) とも呼ばれる. is a new type of power electronic equipment which are developed based on the high-speed DSP devices and adopts the modern power electronics technology and digital signal processing technology to realize dynamically suppressing harmonics and compensating reactive power.
アクティブ・ハーモニック・フィルターシステムは主に三つの部分で構成されています:ハーモニック検出モジュール,制御モジュール,インバーターブリッジモジュール.グリッド内のハーモニックがハーモニック検出モジュールで検出された場合制御モジュールは,補償する必要がある電流値を計算し,命令をインバーターブリッジモジュールに送ります.逆の電流を生成し,調和電流をオフセットします.活発なフィルタを電流源として取り,逆の電流を活発に生成することで,調和フィルタリング効果を達成することができます.

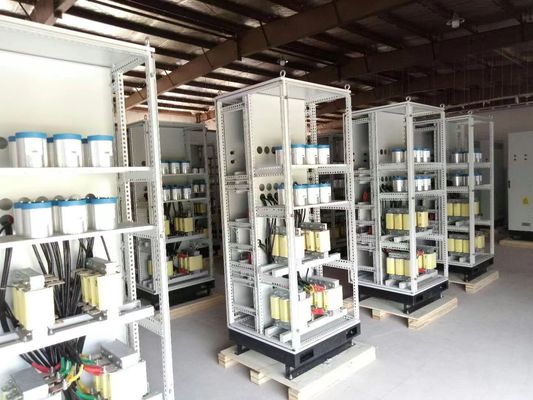

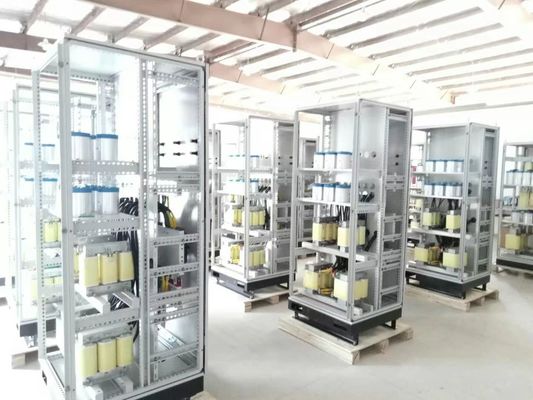

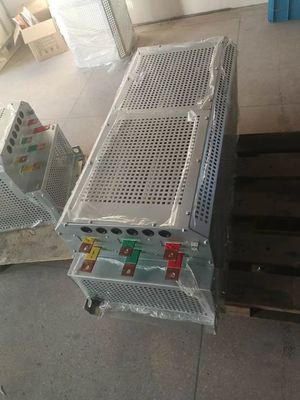

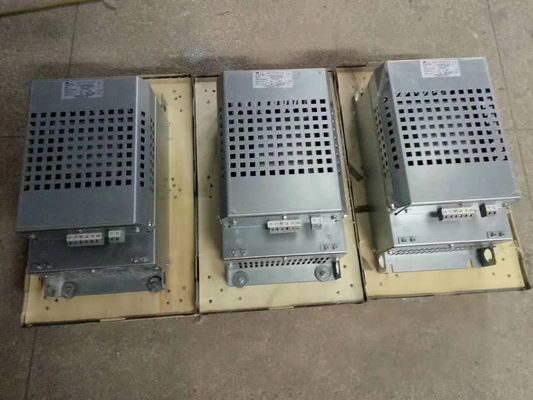

パッシブハーモニックフィルター (PHF) は,電源電容器,原子炉,レジスタを組み合わせた機械的なフィルタリング装置である.コンデンサとレジスタの固有のインピーダンスの特性に基づいて, 消極電源フィルターは,特定の周波数のハーモニックに低インペデンスを示し,この周波数のハーモニック電流にバイパスチャネルを提供します.ハーモニック電流が電力網ではなくフィルターに流れるようにパシブフィルターは,ハーモニックを吸収する追加の負荷のようなもので,ハーモニックの内容を被動的に吸収することでハーモニックを緩和する効果を達成する.
2ハーモニックフィルタリングと反応力補償の能力は異なります
APFは特定の範囲内で積極的に反応し,動的に電網内の変化する調和電流を追跡し補償することができます.2番目から50番目までの和音順序を選択的に補償できますハーモニック振動効果は95%以上に達します. ハーモニックをフィルタリングしながら,活性フィルターはまた,動的に基本波の反応力を補償し,パワーファクタを向上することができますさらに,AHFは,周波数とサイズの両方で変化する変動するハーモニックと反応力を同時に減らすことができるリアルタイムダイナミック線形方法を採用します.反応電源の調整は ステップレスで 切替しきい値がない.
ほとんどの受動調和フィルターは,特定の周波数の調和のために設計されている.各オーダー・オブ・ハーモニックには,別々の単一共振フィルターが必要である.固定順序のハーモニックを除去するだけです (3,5構造が単純であるため,リアルタイム動的補償は実現できない.したがって,調和緩和効果は約65%に達するしかありません.そして,反応力フィルタリングは,容量を占める必要がありますまた,受動フィルターは,反応力最適化に対処する非線形補償方法を使用する.ステップインプットです.補償の限界値が変わっています
3周波数による反応時間と影響は違います
アクティブ・ハーモニック・フィルタは,高い制御能力と速い応答性を有するIGBT制御システムを採用し,補償性能はグリッド周波数に影響を受けない.先進的なアルゴリズムは,デバイスが10ms以内に次のスイッチ周波数の出力を計算することを可能にしますしたがって,応答速度は10msを超えません. 急速に変化するハーモニックの迅速で安定した補償を実現できます.
反応速度は遅いし, 周波数の変化により共鳴点が移動します.調和フィルタリング効果を減少させる.
4システムインペデンスと負荷変動の影響は異なります.
アクティブフィルターは,システムインピーデンスや負荷変動の影響を受けない.これはシステムインピーデンスとの共鳴のリスクを排除することができます.ハーモニクスの構成要素が AHF の補償能力より大きい場合補償効果のみが減少し,機器は損傷しません.
消極フィルターは,電網インピーデントによって深刻な影響を受け,和音増幅と和音共鳴の危険性があります.PHF補償効果は負荷変化によって異なります.PHF は 過負荷 の ため に 損傷 さ れ,燃え 焼く こと も あり ます.
5容量拡大能力は違う
アクティブ・ハーモニック・フィルタ図は,高電力密度と軽量構造のモジュール式設計です. 将来の設置と拡張は簡単です. キャビネットのスペースが十分になると,新しいAHFモジュールを導入することで,容量を拡大できる.さらに,ラック型アクティブハーモニックフィルターに加えて,AHFには壁に設置されたモジュールも搭載されています.それはキャビネットなしで設置できます.

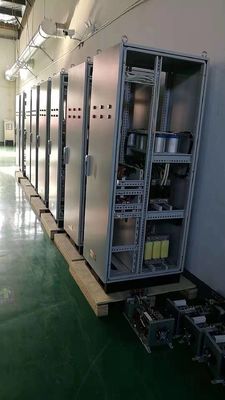

パッシブ・ハーモニック・フィルターは,電源コンデンサータバンクの構成が多く,デバイスは大きく,より多くのスペースを占める必要があります.キャビネットに組み立てられ,その後使用できます.インストールが完了したらフィルター回路を再追加し,キャビネット全体のスペースを再配置する必要があります.新しい電源配送キャビネットを追加する可能性が高いさらに,受動フィルターのフィルタリング特性には,システムパラメータが大きく影響します.PHFシステムパラメータが変化すると,フィルタリング装置が故障したり,共鳴を起こすこともあります.
6生産と維持コストは違います
ハーモニック・フィルターは,ハーモニック・キャンセリングを実現するために,高度な電気部品の高周波スイッチを使用しているため,生産コストは比較的高い.初期投資コストが高くても, より良い補償効果,低損失,低保守コストにより,長期的に見れば,より経済的に検討できます.
ハーモニックフィルター・パシブではコンタクタ・スイッチを使用している.PHFの初期投資コストは低く,しかし,大きな損失やデバイス自体にはハーモニック・コンテンツなどなどのデメリットがあるため,将来のメンテナンスコストは比較的高い.
7応募サイトは違います
アクティブ パワーフィルターは主に,調和成分とサイズが動的に変化し,調和成分が豊富である場所に使用されます.
パッシブ電源フィルターは,主に,ハーモニックコンポーネントとサイズが比較的安定し,ハーモニックコンポーネントが比較的シンプルな場所に適しています.
総じて,AHF VS PHF, どちらが電力品質を改善するのに良いですか?
負荷配置は施設のプロフィールに依存します. 活性ハーモニックフィルターは,パッシブハーモニックフィルターの近代的なシリーズです. 一般的に,予算が十分であれば,アクティブ・パワー・フィルターは最初の選択です予算が限られている場合,アクティブハーモニックフィルターと従来のコンデンサータバンクのハイブリッド組み合わせの補償も受け入れられます. もちろん,高電圧サイトでは,消極フィルタが一番良い選択になります.
Inomaxはプロのハーモニックフィルタリングの専門家です. 私たちはハーモニックフィルタリング機器を製造するだけでなく,ハーモニックフィルタリングソリューションも提供しています.私たちのエンジニアは,あなたが分析し,PFを向上させ,THDiを減らすための正確な解決策を無料で提供するのに役立ちます.
