ハーモニックフィルターの導入

ハーモニックフィルターは スーパーヒーローのように 電気システムを保護します 電気供給の質を損なう有害なハーモニックと戦いますこの保護具には2つの種類があります:アクティブ・ハーモニック・フィルターと受動・ハーモニック・フィルター

ハーモニック と その 影響 を 理解 する

電源システムにおける和音は,基本電源周波数の倍数である周波数を持つ電流または電圧を指します.例えば,基本周波数が60 Hzである場合,2番目のハーモニックは120Hzで電気は常に"清潔"ではない場合もあるし,性質はハーモニックを経験する可能性があります.これらのハーモニックは非線形負荷から来ます.電子機器は,平らな波ではなく パルスで電流を吸う.

この突然の流れの変化は 電源システムに ハーモニック・電流を注入します 電力品質の問題が 起こり得るのです電気相間における電圧や電流の不均衡電荷の繰り返し切換によって引き起こされる点滅効果です. これらの問題は点滅するライト,過熱トランスフォーマー,常軌を逸らす海に,.

システム内の和音の状態は 総和音歪み (THD) で表されます これはすべての和音効果の測定値です通常は電源システムの基本周波数の 50倍まで測定されます3kHz または,いくつかのガイドラインによると,40倍数 (2.4kHz) です.

ハーモニックによる電力の質の低下は,以下のようないくつかの問題を引き起こします.

電力消費量が増加し,設置費や電力費が上がる.
設備の過熱
収益性の低下
設備に損傷がある
中性電導体や配送変形器の過熱
機器の信頼性と寿命が低下します
保守の要求や停電時間が増加します
電気代が上がる

この追加周波数は 電路内の AC シヌス波を歪め 機器の寿命を短縮するなど 深刻な結果をもたらす可能性がありますハーモニックフィルタがこれらの問題に対処するのにどのように役立つかを議論しましょう.

アクティブ・ハーモニック・フィルターの基本

アクティブ・ハーモニック・フィルター (AHF) は,電力システムにおけるハーモニック・歪みの問題に対する現代的な答えです.彼らは,ネットワーク内のハーモニックを検出し,研究するために最先端技術を使用します.測定されたスペクトルに反対するハーモニック電流を生成しますこの反動電流を リアルタイムでシステムに導入し 既存のハーモニックを無効にします

活性フィルターは3種類に分けられます それぞれが独自の利点があります

シャントアクティブフィルター:

この電源は負荷と並行して接続され,負荷からの調和電流を推定します.それらは調和成分を中和させる補償電流を生成します.
シリーズアクティブフィルター:

この電源は電源システムに連結し,システム内の調和電圧を消す電圧を注入します.これは負荷が安定した電圧を受け取ることを保証します.
活性フィルターの主な利点は,電源因子を向上させる能力にあります.彼らは電容性および感電性反応力を両方供給します.ハーモニックフィルタリングのための洗練されたソリューションになりますアクティブフィルターは変化するハーモニックの影響に適応し,複数のハーモニック周波数を同時にフィルタリングすることができます.ハーモニックの歪みを動的に減少させるため 洗練されたパワー電子と制御アルゴリズムを使用します電力システムに補電電流を注入し,より清潔で安定した電源を供給します.

アクティブフィルターは,受動フィルターに比べていくつかの利点があります.

複数のハーモニックを同時に消すことができる
電源システムの周波数と調和スペクトルの変化に適応します
パッシブフィルターとは違って 電気システムに共鳴の問題を起こさない
これらの電源は,様々なハーモニックコンポーネントを消す逆補償電流を活発に生成し,電圧調節や不均衡などの電源品質パラメータを改善します.
AHF は,アクティブ パワー フィルター (APF) と も 知ら れ て い ます.新 種 の パワー エレクトロニクス 機器 を 代表 し て い ます.高速 DSP 装置 を 使用 し て い ます.

ハーモニックを抑制し,反応力を補う. AHFは適応性があり,幅広いハーモニック周波数に対応できる.電力システムの様々な構成に対応する多用途のソリューションになります. 電圧変動と調和は,グリッド障害を誘発し,過熱とエネルギー請求書の上昇につながる可能性があります. AHFは,これらの問題を軽減することができます.負荷範囲全体で 5%以上の総調和歪み (THD) を生み出す需要に応じて,すべての3段階の負荷を均衡させ,功率因子を向上させる.

アクティブ・ハーモニック・フィルターは 適応性の高い性質と優れた技術により 電力システムにおけるハーモニック・ディフォルションがもたらす課題に 効果的な解決策を提供します活性ハーモニックフィルターとの比較.

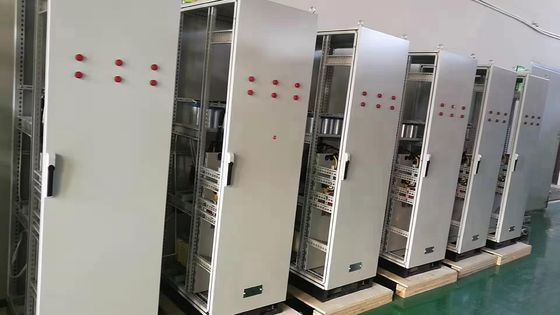

パッシブ・ハーモニック・フィルターの基本

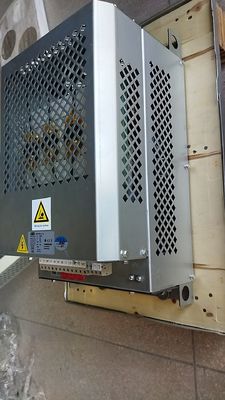

パシブ ハーモニック フィルター (PHF) は,基本 的 な 電路 理論 の 原則 に 基づい て 動作 し ます.それ は 抵抗 器,誘導 器,電容器 を 用い て 望ましくない 周波数 を 排除 し て い ます.フィルタリング効果を 作り出すために.

PHF の ハーモニック 除去 の 成功 は,電源 システム の 中 で の 設計 と 位置 に 大きく 依存 し て い ます.設計 に は,抵抗,誘導,電源 システム の 中 で の 位置,電源 システム の 中 で の 位置,電源 システム の 中 で の 位置,電源 システム の 中 で の 位置 が 大きく 依存 し て い ます.必要なフィルタリング効果を生み出すための容量最良の和音排除のために,フィルターを和音源の近くに置くべきです.

PHFの仕事は,特定の周波数を許容し,他の周波数をブロックすることです.これは,コンデンサータとインダクターの異なる周波数に対するユニークな反応を使用して達成します.PHF は 調和 周波数 を "捕らえる"ように 設計 さ れ て い ますこれは,フィルターのインペデントをハーモニック周波数で高く,ベース周波数で低くすることで達成される.

PHFには様々な種類があり,それぞれが周波数と回路設定に独自の反応を持っています.以下のようなものがあります:

シングルチューニングフィルター
二重調節フィルター
高通路フィルター
PHFは比較的シンプルで費用対効果が高いが,アクティブハーモニックフィルター (AHF) の柔軟性を提供していない.システムの動作の変化も性能に影響を与える.

PHFは反応器やコンデンサータのような受動的な部品を使用し,特定のハーモニック部分をフィルタリングし,結果となるハーモニックを減らすために特定の周波数に調節されます.反応力を補うこともできます動いているものと比較してみましょう.

効率の比較
システム内の特定のハーモニック周波数,負荷条件を含む,複数の要因がアクティブハーモニックフィルター (AHF) とパシブハーモニックフィルター (PHF) の効率に影響を与えます.,AHFとPHFは,電源システムにおけるハーモニックを減らす上で決定的な役割を果たしますが,機能は異なり,効率は異なります.この違いが効率にどう影響するか見てみましょう.

AHF と PHF の主な違いは以下の通りです.

AHFは複数の周波数を同時に減速させることができます
PHFは通常,個々のハーモニックをフィルターします.
AHFは,一定の範囲内で電力網の調和電流の変化に積極的に適応できる.
PHFは固定順序のハーモニックのみを低下させることができる (3,5特定の周波数範囲内にある.
安全性に関しては,PHFとは異なり,アクティブフィルター制限に達するとオーバーロードを避ける.さらに,AHFが無効になった場合,それが動力を最適化するモーターに影響しません.この2つを比較する際の重要な考慮事項に.

AHFとPHFの両方が役割と利点を発揮している一方で,AHFは電力システムの歪みを管理する際の優れた効率と安全性を提供していることは明らかです.

費用比較

アクティブ・ハーモニック・フィルター (AHF) とパシブ・ハーモニック・フィルター (PHF) の選択は ビジネスにとって不可欠です.

一見すると,AHFは単駆動アプリケーションでは高価に見えるかもしれませんが,非線形負荷の数が増えるにつれてコスト効率は増加します.これは,1つのAHFが複数の負荷を修正できるからです長期的に見れば予算に優れている選択肢です

一方,PHFは,大きな単一の非線形負荷を持つアプリケーションでは,通常よりコスト効率が良い.恒定出力が非常に重要であればAHFは,より高い初期コストにもかかわらず,エネルギー費を大幅に削減し,一貫した出力を確保し,ビジネスの純収入を高めることができます.

AHF と PHF の選択をする際には,システム内の特定の調和周波数,負荷条件,フィルターの設計と配置などの要因を考慮する必要があります.

AHFとPHFの選択をする際には 電力システムの特定のニーズも考慮する必要があります 初期投資と将来のメンテナンスコストも考慮する必要がありますこのフィルターのメンテナンスの側面に注目しましょう.

メンテナンス

アクティブ・パシブ・ハーモニック・フィルターは,メンテナンスの点で独特の利点とデメリットがある.外部ハーモニックは,パシブ・ハーモニック・フィルター (PHF) に影響を与える可能性があります.過剰な熱を発生させ,その影響の予測不能性により サイズ化に困難を招く.

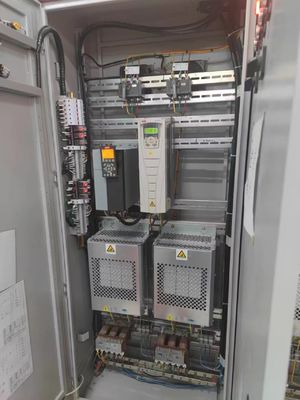

技術者が,広く接続された電気サブパネルと地面アプリケーションの冷たい側に設置するいくつかの現代PHFは,受動的で誘導的です.これらの装置は,第三者の電気部品を必要としません.維持する必要がなくなりました

アクティブ・ハーモニック・フィルター (AHF) は,ハーモニック・コレクション・ユニット (HCU) とも呼ばれ,電源システムの歪みを管理するためのより洗練されたソリューションを提供します.AHF は 広範囲 の ハーモニック 周波数 に 適応 し,反応 する こと が でき ますこの適応性は,様々な電力システム構成に柔軟なソリューションになります.

アクティブ・ハーモニック・フィルター・システムは,以下の3つの主要部分から構成される.

- ハーモニックを検出するモジュール
- コントロールモジュール
- インバーター・ブリッジ・モジュール

しかし AHF の維持は簡単ではありません. AHF は一般的にPHF より複雑で適応性が高く,その複雑さとパワー電子機器の組み込みにより,より頻繁なメンテナンスを必要とする可能性があります.この保守の特定の頻度は,主にAHFモデルと製造者の説明書に依存します.

一方,受動フィルタでは,接触器切換として知られるより遅い方法を使用します.受動フィルターの周波数の変化は,共鳴点を変化させることができます.ハーモニックフィルタリング効果を減少させる.

運営コストについては

アクティブ・ハーモニック・フィルターは,継続的な監視と保守の必要性により,より高いコストを負う可能性があります.電源システムの条件が時間とともに変化するにつれてフィルターが最適に動作し続けることを確保するために,定期的な検査と調整が重要です..
各ドライブにパッシブハーモニックフィルターを設置することは,継続的な保守を必要としないので,より侵入性の低い補償方法である.
メンテナンスの側面について議論した後,次の考慮事項は,これらのフィルターの適応性と柔軟性です.
